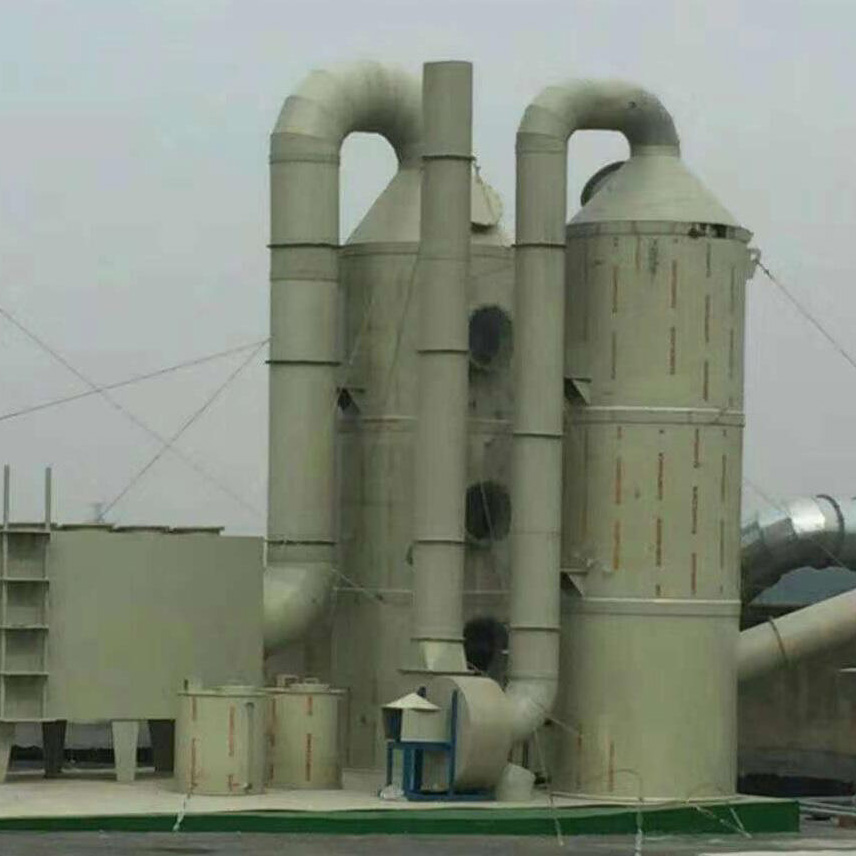

喷淋塔除尘器


1、喷淋塔的工作原理:

水从顶部喷头下来,烟尘颗粒被部分溶解进入底部,再分离、过滤净化,分离后的水再循环利用。

2、喷淋塔洗涤设计:

洗涤液通过喷嘴雾化成细小液滴均匀的向下喷淋,含尘气体由喷淋塔下部进入,自下向上流动两者逆流接触,利用尘粒与水滴的接触碰撞而相互凝聚或尘粒间团聚,使其重量大大增加,靠重力作用而沉降下来,被捕集的粉尘在贮液槽内作重力沉降,形成底部的高含固浓相液并定期排出做进一步处理.部分澄清液科循环使用,与少量的补充液一起经循环泵从塔顶喷嘴进入喷淋塔进行喷淋洗涤.从而减少了液体的耗量.

3、喷淋塔洗涤结构:

喷淋除尘塔为圆筒型结构形式,喷淋吸收系统主要由填料、喷淋装置、除雾装置、循环泵、吸收塔组成。

(1)填料:填料主要作为布风装置,布置于吸收塔喷淋区下部的托盘内,尘粒托盘后被均匀分布到整个吸收塔截面。这种填料对于提高接触面积是必要的,除了使主喷淋区分布均匀外,填料还使得尘粒盘上的液膜得到充分接触。托盘结构为带分隔围堰的多孔板,托盘被分割成便于吸收塔入孔进出的板片,水平搁置在托盘支撑的结构上。

(2)喷淋装置:吸收塔内部喷淋系统由分配母管和喷嘴组成网状系统。每台吸收塔再循环泵均对应一个喷淋层,喷淋层上安装空心锥喷嘴,其作用是将喷淋液雾化。喷淋系统能使水液在吸收塔内均匀分布流经每个喷淋层的流量相等

(3)除雾装置:吸收塔除雾器布置于吸收塔顶部最后一个喷淋组件的上部。

(4)循环泵:安装在喷淋塔旁,用于喷淋塔内的水循环。采用4-72-5.6C式离心风机,工作原理是叶轮高速旋转时产生的离心力使流体获得能量,即流体通过叶轮后,压能和动能都能得到提高,从而能够被运输到高出或远处。同时在泵的入口形成负压,使流体能够被不断吸入。

(5)喷淋塔主体:喷淋塔采用热焊接工艺生产制作,强度高,质量可信,性能好4、喷淋塔的特点:

1、湿度大,水雾除尘效果更好

2、占地少,安装方面

3、、耗电指标较低

4、蚀、不磨损、使用寿命长

5、运行可靠,维护简单、方便
